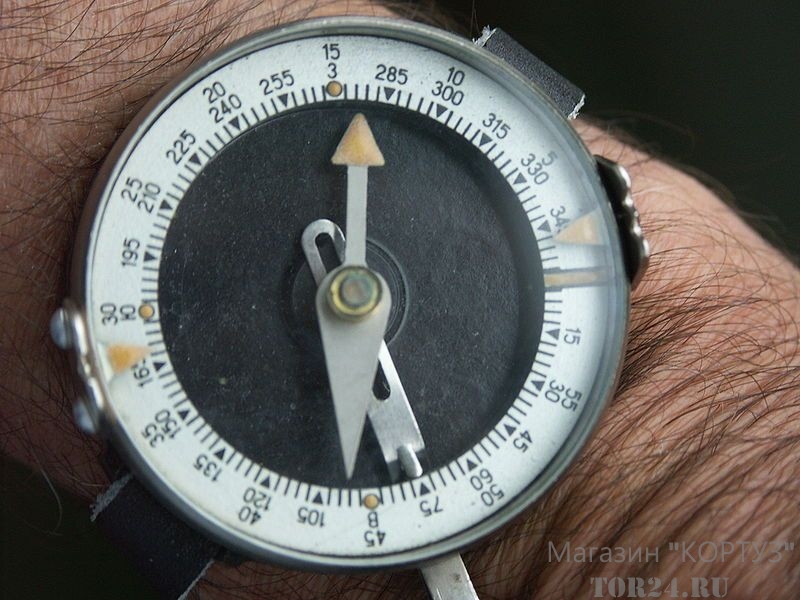

Компас Адрианова (армейский) СССР

Компас — устройство, облегчающее ориентирование на местности.

Компас Адрианова - магнитный компас ,принцип действия основан на взаимодействии поля постоянных магнитов компаса

с горизонтальной составляющей магнитного поля Земли.

Производитель: з-д "Промсвязь", г.Киев, Украина.

Во время Великой Отечественной войны аналог этого компаса был у наших солдат.

Адрианов Владимир Николаевич - русский военный картограф, конструктор компасов.

В 1907 сконструировал первый российский войсковой компас с фосфоресцирующей подсветкой — компас Адрианова.

До настоящего времени этот компас является наиболее точным и надёжным.

Адрианов Владимир Николаевич (22 февраля 1875, Санкт-Петербург – 24 августа 1938, Осташков) – русский военный картограф, конструктор компасов, художник. В 1907 сконструировал первый российский войсковой компас с фосфоресцирующей подсветкой – компас Адрианова.

Компас Адрианова иногда называют компасом Андрианова, ошибочно искажая фамилию создателя.

КОМПАС И АЗИМУТ

Удобнее всего для ориентирования пользоваться компасом. Даже если есть хорошая карта, без компаса трудно: чтоб понять где ты находишься, карту надо сначала сориентировать, то есть повернуть так, чтобы направления по сторонам горизонта на карте совпали со сторонами горизонта на местности.

Походные компасы различны. Если есть выбор, то лучше брать компас системы “Буссоль”, у которого вращается колесо с визирами, через которые можно “прицеливаться”, а также с большим количеством делений.

Жидкостной компас /внутри компаса налита жидкость/ имеет преимущество перед обыкновенным в том, что стрелка быстро тормозится.

Самый распространенный –

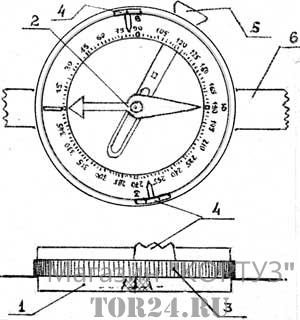

компас Адрианова /ученический/.

1. Корпус.

2. Стрелка на игле.

3. Кольцо с визирами.

4. Визиры.

5. Арретир.

6. Ремень.

Для определения сторон горизонта и ориентирования карты компас расположить в горизонтальной плоскости, освободив стрелку, вытянув арретир. После нескольких колебаний конец стрелки укажет на север. Вращай компас, чтобы совместить северный конец стрелки с нулевым делением шкалы. Буквы В, Ю, З укажут соответственно направление на восток, юг и запад.

Азимут – это угол между направлением на север /куда показывает стрелка/ и заданным направлением. Измеряется он в градусах по часовой стрелке.

Зачем нужен азимут? Сообщи своему товарищу величину азимута, и с помощью компаса он найдет на местности нужное направление, а если будет известно и расстояние, то рассчитав его шагами он прибудет в назначенный пункт. Прокладывая маршрут по карте можно с помощью транспортира высчитать азимут, чтобы им пользоваться в пути.

Но для движения по азимуту надо определить ЦЕНУ ДЕЛЕНИЯ шкалы компаса – сколько градусов в одном делении. Для этого найди два ближайших друг к другу числа на шкале. Из большего вычти меньшее. Получилось количество градусов между этими цифрами, которое раздели на количество делений между ними /не путай штрихи-палочки и деления/.

Для определения направления по азимуту надо повернуть кольцо компаса до совмещения указателя у визира с “мушкой” с заданным азимутом. Поворачивая компас, совместить нулевое деление шкалы с северным концом стрелки. Направление через визиры /прорезь и “мушку”/ покажет нужное направление.

Чтоб идти по азимуту, надо прицелиться через визир и выбрать ориентир – приметное дерево, камень, дом – совпадающий с направлением. И вперед, зафиксировав стрелку компаса.
